5052 H32 Alüminyum Sac Özellikleri|Güç, korozyon direnci, biçimlendirilebilirlik

1. 5052 H32 alüminyum tabaka özelliklerinin tanıtımı

Alüminyum alaşımı 5052-H32, hafif, sağlam mukavemet ve üstün korozyon direncini birleştirir.

Değerlendirdiğinizde5052 H32 Alüminyum Sac Özellikleri, mühendislerin deniz güverteleri, mimari cepheler ve endüstriyel muhafazalar için güvendiği bir materyal keşfediyorsunuz.

Bu makalede, kimyasını, mekaniğini ve gerçek dünya performansını analiz ediyoruz ve içgörülerimizi somut verilerle destekliyoruz.

2. Kimyasal bileşim ve mikro yapı

Nominal alaşım öğeleri ve rolleri

Aşağıda, 5052 H32 alüminyum tabaka özelliklerindeki temel alaşım elemanlarını gösteren konsolide bir tablo:

Tablo: 5052-H32 alüminyum tabakasında alaşım elemanlarının kompozisyonu ve fonksiyonel rolleri.

H32 Temper'de Mikroyapısal Özellikler

H32 temperinde, 5052 tabakalar hafif stabilizasyon ile orta derecede gerinim sertleşmesine (yaklaşık olarak ¾ sert) geçirilir.

Sonuç olarak, mikro yapıları, mg₂al₃ çökeltilerle biberlenmiş uzatılmış tanelere sahiptir ve süneklikten ciddi bir şekilde ödün vermeden verim mukavemetini yaklaşık 145 MPa'ya yükseltir.

3. 5052 H32 alüminyumun fiziksel özellikleri

Tam olarak takdir etmek5052 H32 Alüminyum Sac Özellikleri, daha geniş bir fiziksel parametre yelpazesini düşünmek önemlidir.

Aşağıdaki tablo, elastik modül, spesifik ısı ve eritme aralığı gibi ek metrikleri içermektedir ve bu alaşımın hizmette nasıl davrandığına dair daha kapsamlı bir görünüm vermek.

Tablo: 5052-H32 alüminyum tabakasının genişletilmiş fiziksel parametreleri.

4. 5052 H32 alüminyum tabakasının mekanik özellikleri

.5052 H32 alüminyum tabakasının mekanik özellikleriYük, deformasyon ve tekrarlanan stres altında nasıl davrandığını belirleyin.

Aşağıda özlü bir özet tablo, ardından her bir anahtar parametresinin ayrıntılı analizi ve pratik sonuçları bulunmaktadır.

Gerilme mukavemeti ve akma mukavemeti

5052-H32gerilme mukavemetiSac kalınlığına ve tam temperleme yoluna bağlı olarak 228 MPa ve 265 MPa arasında.

Dahası,verim gücü( % 0.2 ofset) 138-156 MPa penceresine düşer.

Sonuç olarak, tasarımcılar bu yüklere kadar öngörülebilir elastik davranışa güvenebilir, daha sonra aşırı yük senaryoları altında affeden alaşımı plastik deformasyona kademeli olarak geçiş bekleyebilirler.

Uzama ve sertlik

Gücü ek olarak,Molada Uzatma0.125 inçlik göstergede % 10 ila % 16 arasında değişir.

Bu nedenle, 5052 H32 alüminyum tabakası özellikleri, kırılgan kırılma riski olmadan operasyonlar oluşturmak için yeterli süneklik sağlar.

OnunBrinell sertliğiYaklaşık 50 HB, takımların tekrarlanan işlemlere dayanmasını sağlarken, standart yumruklar ve kalıplarla kaplama ve kesme işlemlerine izin verir.

Yorgunluk ve kırılma davranışı

Ayrıca, 5052-H32 biryorgunluk sınırıTamamen tersine çevrilmiş (R=–1) döngü altında 95 MPa yakınında.

Bu karakteristik, şasi panelleri veya ısı değiştirici yüzgeçler gibi titreşimli uygulamalar için uygun hale getirir-döngüsel yüklerin geçerli olduğu yer.

.kırılma tokluğu(K₁c ≈ 30 MPa · √m) Ayrıca, küçük çatlakların felaketle yayılmamasını ve kritik bileşenlerde güvenlik faktörlerini artırmasını sağlar.

Soğuk işin (H32) güç üzerindeki etkileri

"H32" öfkesi kabaca yarım sert soğuk çalışmayı ve stabilizasyonu gösterir.

Sonuç olarak, verim gücü tavlanmış 5052-O'ya kıyasla % 15-25 artarken, uzama mütevazı bir şekilde % 2-4 azalır.

Uygulamada, bu öfke optimal bir denge kurar:gerilme/akma mukavemetiBirçoğuyla mükemmel bir şekilde hizalanan süneklikten ciddi bir şekilde ödün vermeden5052 H32 Alüminyum Sac ÖzellikleriDeniz, mimari ve endüstriyel bağlamlarda gereksinimler.

5. 5052 H32 Korozyon Dirençinin Alüminyum Sac Özellikleri

.korozyon direnci5052 H32 alüminyum tabaka özellikleri, zorlu ortamlar için en iyi seçim haline getirir.

Alaşım tasarımı ve öfkesi sayesinde, malzeme atmosferik, deniz ve stres kaynaklı korozyona dayanarak dayanıklı uzun vadeli performans sağlıyor.

Genel atmosferik korozyon

Tipik kentsel ve endüstriyel atmosferlerde 5052-H32, maruz kaldıktan birkaç dakika içinde sıkıca yapışmış bir oksit filmi oluşturur.

Sonuç olarak, dışarıda kaplanmamış bıraktığında 6061-T6 gibi birçok yapısal alaşımdan daha iyi performans gösterir.

Saha çalışmaları, C3 (endüstriyel) atmosferlerde 5 μm/yılın altında ve kırsal (C2) koşullarda 3 μm/yılın altında korozyon oranlarını bildirmektedir ve güvenilir yüzey stabilitesini göstermektedir.

Deniz ve Tuz Sprey Performansı

Ayrıca, 5052-H32 tuz püskürtme testinde (ASTM B117 başına) mükemmeldir. 500 saate kadar uzanan denemelerde, paneller sadece seyrek, sığ çukur-çukurluk-tipik olarak 25 μm derinliğinde ve kalınlıkta penetrasyon yoktur.

Sonuç olarak, tasarımcılar, sürekli tuz maruziyetinin daha zayıf alaşımları tehdit ettiği tekne gövdeleri, açık deniz platformları ve kıyı mimari özelliklerine güveniyor.

Stres-korozyon çatlak direnci

Yüksek mukavemetli alüminyum derecelerin aksine, 5052-H32, verim gücünün % 90'ına kadar stres korozyonuna direnir.

Klorür açısından zengin ortamlarda sürekli gerilme yükleri altında, çatlak başlatma veya büyüme olmadan bütünlüğü korur.

Sonuç olarak, mühendisler bu alaşımı, hem mukavemet hem de çevre direncinin kritik olduğu direk destekleri ve yük taşıma braketleri gibi gerginlik yüklü bileşenler için belirtirler.

Diğer 5xxx alaşımlarıyla karşılaştırma

5xxx serisi akranlarıyla karşılaştırıldığında, 5052-H32 benzersiz bir denge kurar.

Örneğin, 5083-H116 daha yüksek mukavemet (~ 215 MPa) verir, ancak korozyon performansını geri kazanmak için daha kapsamlı bir anlama sonrası tedaviler gerektirir.

Bu arada, 5754-H111 benzer çukur direnci sergiler, ancak sadece 200 MPa gerilme mukavemeti sağlar.

Bu nedenle, 5052-H32, hem orta derecede mukavemet hem de üstün korozyon direnci eşit ölçülerde önemli olduğunda kazanır.

6. Biçimlendirilebilirlik ve işlenebilirlik

Sayfa yuvarlanma ve soğuk şekillendirme

Üreticiler 5052-H32'yi 0,02 inç ila 0,5 inç arasında göstergelere yuvarlar.

Orta sertliği sayesinde, bükülür, kırışıklıklar ve öngörülebilir bir patlama ile uzanır.

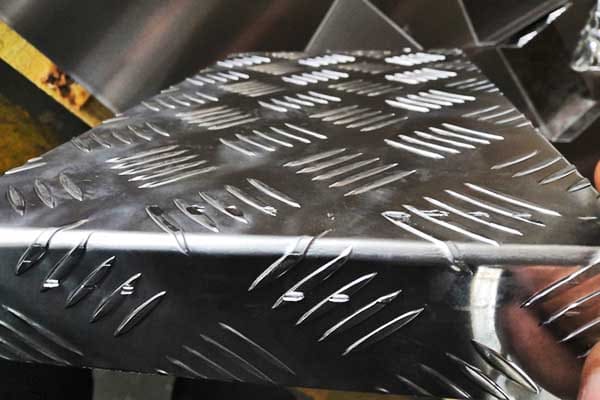

Bükülme yarıçapı yönergeleri

Temel bir kural olarak, tasarımcılar minimum 1,5 × kalınlıkta bükülme yarıçapı kullanırlar.

Bu kılavuz parça bütünlüğünü korur ve kenar çatlamasını önler.

Derin çizim ve esneme şekillendirme

Yaklaşık %30'luk bir şekillendirme sınırı ile 5052-H32, 2: 1'e kadar çekme oranlarını tolere eder. Mükemmel yüzey kalitesi aynı zamanda streç şekilli mimari panellere de uyuyor.

Grockback ve kırışıklık düşünceleri

H32 iş sertleştirme getirdiğinden, CNC pres frenlerini programlarken kabaca % 3-5 oranında geri dönüş bekleyin.

Yeterli boş tutucu kuvvet, derin çekimler sırasında kırışmayı hafifletir.

7. 5052 H32 alüminyumun kaynaklanabilirliği ve birleştirilmesi

Kaynaklanabilirliği5052 H32 Alüminyum Sac ÖzellikleriDeniz, ulaşım ve endüstriyel uygulamalardaki montajlar için çok yönlü hale getirir.

Aşağıda, kaynak kalitesini optimize etmek için ortak birleştirme yöntemlerini, ortak performans, termal etkileri ve stratejileri inceliyoruz.

Ortak Kaynak İşlemleri (TIG, MIG, Direnç)

• MIG (Gmaw): ER5356 dolgu teli kullanılarak, MIG kaynağı 3 kg/s'ye kadar biriktirme oranları elde eder. Sonuç olarak, kaynakçılar iyi boncuk görünümünü korurken 0.125 inç tabakalarda uzun dikenleri hızlı bir şekilde tamamlayabilirler.
• Tig (GTAW): Hassas ısı kontrolü sayesinde, TIG kaynağı minimum sıçramalı dar, yüksek kaliteli kaynaklar üretir. Operatörler tipik olarak tam penetrasyon ve pürüzsüz geçişler sağlayarak 1/8 inç kalınlık için 80-150 A arasında akım çalıştırır.

• Direnç Nokta Kaynağı: Sayfadan sayfaya eklemler için, nokta kaynağı hız ve kıvamda mükemmeldir. 4 ka ve 20 ms'de dururken, 5052-H32 üzerindeki direnç kaynakları, otomotiv ve cihaz panelleri için uygun, yaklaşık 5 mm'lik Nugget çapları verir.

Kaynak gücü ve süneklik

Ayrıca, 5052-H32 eklemleri etkileyici mekanik performansı korur:

• Kaynak bölgesinin gerilme mukavemeti: 180-200 MPa (ana metalin % 75-85'i)
• Süneklik (kaynaklı örneklerde uzama): ~10 %
• Füzyon bölgesinde sertlik: 45-48 hb

Bu rakamlar, kaynaklı yapıların dinamik yüklere dayanmasını sağlar ve5052 H32 Alüminyum Sac Özelliklerihizmette güvenilir.

Isıdan etkilenen bölge özellikleri

Buna ek olarak, ısıdan etkilenen bölge (HAM) kısmi tavlama nedeniyle yumuşama yaşar:

• Verim Gücü Düşüşü: Ana metalle karşılaştırıldığında 10-15 MPa azaltma
• Mikroyapı değişimi: Mg₂al₃ çökeltilerinin ve hafif tahıl büyümesinin kalabalık

Bu nedenle, tasarımcılar genellikle kaynak örtüşmesini artırarak veya kritik eklemlere mekanik ön stres dahil ederek yerelleştirilmiş bir güç azalmasını oluştururlar.

WELD sonrası tedaviler

Dahası, WELD sonrası müdahaleler performansı geri yükleyebilir:

1. Hafif soğuk çalışma: Kaynak bölgesi etrafına % 2-3 suş uygulamak, kayıp sertliğin ve akma gücünün % 50'sini geri kazanır.
2. Düşük sıcaklıklı boncuk peening: 0,5 mm peening girintilerin uygulanması, sıkıştırma kalıntı gerilmeleri getirerek yorgunluk ömrünü iyileştirir.
3. Stresden Kaçak Tavlama: 1 saat boyunca 150 derece kısa maruziyet, kayda değer yumuşama olmadan artık bozulmaları azaltır.

Bu tedavileri birleştirerek, imalatçılar eklem uzun ömürlülüğünü en üst düzeye çıkarır ve mükemmelden yararlanırKaynaklanabilirlik ve birleştirme5052 H32 alüminyumun doğasında var olan özellikler.

8. Yüzey kaplamaları ve kaplamalar

Anodizasyon davranışı

5052-H32, tip II sülfürik anodizasyon ile düzgün, yoğun bir anodik film (5-15 μm) üretir. Sonuç olarak, mükemmel yapışma ile boyalar ve berrak katlar kabul eder.

Boyama ve toz boya yapışma

Alkalin temizliği ve kromat dönüşümünden sonra, boyalı veya toz kaplı yüzeyler çapraz hat testlerinde 1.000 psi kabuk mukavemetini aşarak uzun süreli dayanıklılık sağlar.

Koruyucu filmler ve dönüşüm kaplamaları

Kromat ve korrom olmayan (örn. Zirkonyum bazlı) kaplamalar, özellikle minimum görsel değişim gerektiren iç mekan "çıplak" uygulamalar için korozyon direncini daha da artırır.

9. 5052 H32 alüminyum tabakasının uygulamaları

Dengeli sayesinde5052 H32 Alüminyum Sac Özellikleri, bu alaşım zorlu sektörlerde evler bulur.

Aşağıda, gücünün, korozyon direncinin ve biçimlendirilebilirliğinin gerçek dünyadaki faydalar sağladığını gösteren dört temel uygulama alanını keşfediyoruz.

Deniz ve Ulaşım

Tekne yapımı ve araç üreticileri, sert ortamlara ve sürekli titreşime maruz kalan bileşenler için 5052-H32'ye döner. Örneğin:

• Gövde ve güverte kaplama: Çelik yerine 2 mm 5052-H32 kullanılarak, 2023 kıyı feribotu güçlendirme, güverte ağırlığının % 20'sini tasarrufu sağlayarak yakıt verimliliğini % 4 arttırırken, 500 saatlik ASTM B117 testinden sonra bile tuzlu su çukuruna direndi.
• Yakıt ve hidrolik tanklar: ER5356 dolgu maddesi ile kaynaklanabilirliği (eklemlerde 180-200 MPa verir) kesintisiz, sızdırmaz montajlar sağlar. Sonuç olarak, kimyasal tanker üreticileri beş yıllık servis aralıklarında sıfır kaynakla ilgili arızalar rapor eder.
• Fragman ve otobüs gövdeleri: Hafif paneller kaldırım ağırlığını hafif çeliğe karşı % 15'e kadar azaltarak yuvarlanma direncini düşürür ve böylece işletme maliyetlerini yılda yaklaşık % 8 oranında düşürür.

Mimari ve bina zarfı

Mimarlar, 5052-H32'nin cepheler, çatı ve güneşliklerde estetik ve performans avantajlarından yararlanır:

• Dış kaplama: Anodize 5052-H32 paneller (Tip II, 10 μm kalınlık), kentsel ortamlarda 25 yılı aşkın bir süredir renk kararlılığını koruyun. Bir Singapur yüksek katlı, HVAC verimliliğini artırarak güneş ısı kazanımında % 12'lik bir azalma bildirdi.
• Çatı Sistemleri: 1,5 × kalınlıkta bükülme yarıçapı ile montajcılar yerinde karmaşık profiller oluşturur, işçilik ve ulaşım maliyetlerini düzeltir. Hafif tabakalar ayrıca yapısal destek gereksinimlerini en aza indirir.
• Güneşlik panjurları: Yansıtma (görünür ışıkta ~ % 92) güneş radyasyonunu yönlendirir, iç parlamayı azaltır ve soğutma yüklerini % 5'e kadar azaltır.

Basınçlı gemiler ve ısı eşanjörleri

Endüstriyel bitkilerde ve açık deniz kulelerinde 5052-H32, korozyona dayanıklı, yorgunluğa dayanıklı gemiler için paha biçilmez olduğunu kanıtlıyor:

• Deniz suyu kondansatörleri: İnce duvar (0.8 mm) yüzgeçler mükemmel termal iletkenlik (138 w/m · k) sergiler ve ~ 95 MPa'lık yorgunluk sınırı ile döngüsel yüklere dayanır. Operatörler, bakır-nikel alternatiflerine kıyasla % 30 daha uzun servis aralıklarını bildirir.
• Soğutulmuş LPG tankları: Kaynaklı 5052-H32 kabukları, 50 derece-50 derecede, soluk sonrası soğuk çalışma, HAZ gücünü %50'ye kadar geri kazanır. Sonuç olarak, petrokimya firmaları aşırı koşullar altında sızıntı içermeyen performansa sahiptir.
• Kriyojenik Uygulamalar: Termal genleşme katsayısı (23.8 × 10⁻⁶/K), 196 derece ve ortam arasındaki termal döngü sırasında boyutsal bozulmayı en aza indirir.

Tüketici ve Endüstriyel Ürünler

Elektroniklerden mutfak eşyalarına kadar üreticiler 5052-H32'nin bitiş ve formundan yararlanır:

• Elektronik muhafazalar: Önde gelen bir akıllı telefon markası, eloksallı arka kapaklar için 6061-T6'dan 5052-H32'ye geçti, eloksal kusurlarını % 15 azaltarak ve kapak ağırlığını % 8 azalttı.
• Cihaz panelleri: 2: 1'e kadar oranlar oluşturma Tasarımcıların sorunsuz bulaşık makinesi ve buzdolabı kapıları oluşturmasına izin verirken, alaşımın sertliği (~ 50 hb) nakliye sırasında dişlere direnir.

• Satış noktası tabelası: Magnetik olmayan doğası ve ekran baskısı kolaylığı, perakende ortamlar için hafif, uzun ömürlü işaretler üreterek kurulum süresini yaklaşık %20 oranında düşürür.

10. Karşılaştırmalı analiz

Mühendisler ağırlığında5052 H32 Alüminyum Sac ÖzellikleriAlternatif alaşımlara karşı, mukavemet, korozyon direncini, şekillendirilebilirliği ve maliyeti dengelemelidirler.

Aşağıdaki tablo temel farklılıkları vurgulamaktadır:

11. Sonuç

Sonuç olarak,5052-H32 alüminyum tabaka özellikleriOrta güç, mükemmel korozyon direnci ve güvenilir şekillendirilebilirliğin olağanüstü bir karışımı sağlar.

Belirli veri noktaları-tense/akma gücünü, iletkenlik ve öfke etkilerini anlayarak, tasarımları performans, maliyet ve uzun ömür için optimize edebilir.

12. SSS

"H32" 5052-H32'de ne ifade ediyor?

Yarı sert soğuk işlenmiş bir öfke artı stabilizasyonu gösterir, bu da sünekliği ciddi şekilde azaltmadan akma mukavemetini artırır.

5052-H32 derin çekim yapabilir miyim?

Evet. 2: 1'e kadar çekme oranları elde etmek için 1.5 × Kalınlık Bend-Radius kuralını ve uygun boş tutucu kuvveti takip edin.

5052-H32, 6061-T6'ya kıyasla deniz ortamlarında nasıl performans sergiliyor?

5052-H32, tuzlu su korozyonuna 6061-T6'dan çok daha iyi direnir, bu da onu gövdeler ve rıhtımlar için tercih edilen seçimdir.

5052-H32 kaynak için uygun mu?

Kesinlikle. Eklemlerde taban metal mukavemetin % 85'ini koruyarak TIG ve MIG ile kolayca kaynak yapar.

5052-H32'de hangi yüzey kaplamaları en iyi şekilde çalışır?

Anodizasyon (Tip II/III), Toz Koyma ve Kromat veya Zirkonyum Dönüşüm Kaplamaları İyi yapışır ve korozyon korumasını artırır.
